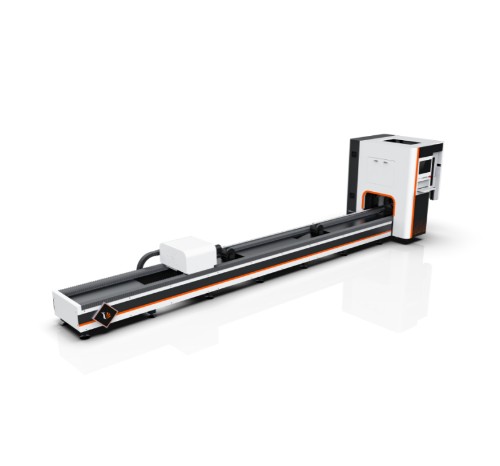

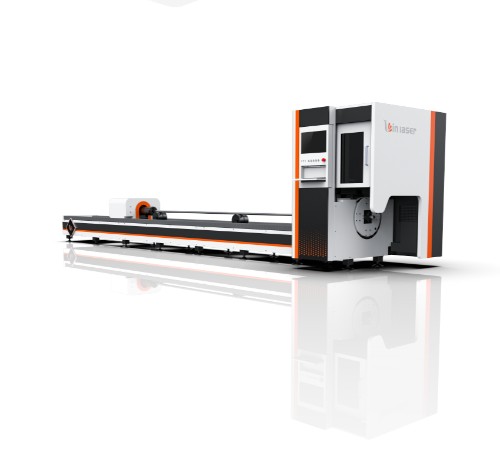

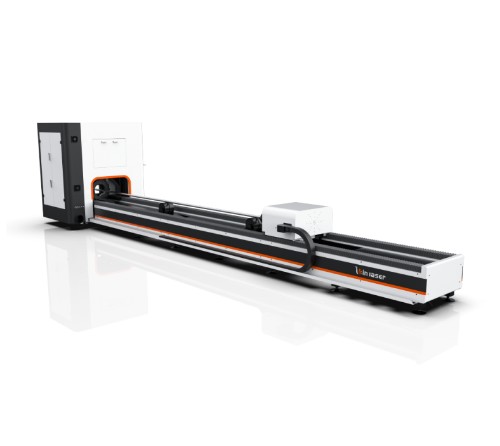

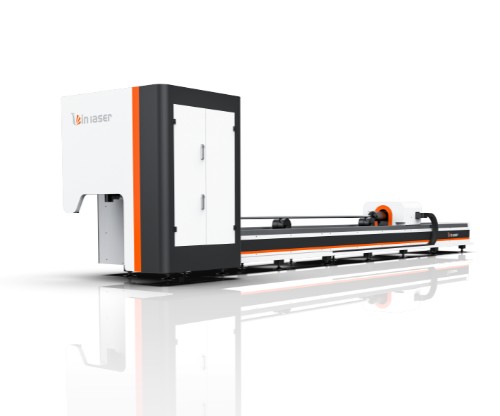

آلة قطع الأنابيب بالليزر

●التكوين القياسي ،

○ التكوين الاختياري ،

× لا يتطلب التكوين

غرض

البند الفرعي

المعلمة الأساسية

شكل أنبوب مستعرض

مستديرة ، مربعة ، مستطيلة ، بيضاوية ، مستطيلة مستديرة ، زاوية فولاذية ، قناة فولاذية وأنابيب أخرى

مستديرة ، مربعة ، مستطيلة ، بيضاوية ، مستطيلة مستديرة ، زاوية فولاذية ، قناة فولاذية وأنابيب أخرى

مستديرة ، مربعة ، مستطيلة ، بيضاوية ، مستطيلة مستديرة ، زاوية فولاذية ، قناة فولاذية وأنابيب أخرى

نطاق حجم الأنبوب

أنبوب دائري : φ20-φ360mm

أنبوب دائريΦ20-Φ230mm

أنبوب دائريΦ10-Φ160mm

أنبوب مربع : □20-□254 مم

أنبوب مربع □20-□160 مم

أنبوب مربع □10-□110 مم

أنبوب مستطيل ：

أنبوب مستطيل :

أنبوب مستطيل :

300 مم ≥ طول الجانب ≥20 مم ، قطر الدائرة المقيدة ≥360 مم

170 مم ≥ طول الجانب ≥20 مم ،

110 مم ≥ طول الجانب ≥20 مم ،

قطر الدائرة المقيدة ≥230 مم

قطر الدائرة المقيدة ≥160 ملم

الحد الأقصى لطول الأنبوب القابل للتشكيل

6500 ملم

6500 ملم

6500 ملم

قطع الجودة

منع الاصطدام النشط

●

●

●

زاوية الصلب، قطع قناة الصلب

●

●

●

أداء

متطلبات الأنابيب

القطر ＜ φ50 مم سمك ≥1 مم ；

القطر ＜ φ50 مم سمك ≥1.2 مم ；

القطر ＜ φ50 مم سمك ≥1.2 مم ；

القطر ≥50 مم

القطر ≥50 مم

القطر ≥50 مم

يجب ألا تقل نسبة جدار الأنبوب إلى قطر الأنبوب ذي الجدران الرقيقة عن 1/40

يجب ألا تقل نسبة جدار الأنبوب إلى قطر الأنبوب ذي الجدران الرقيقة عن 1/40

يجب ألا تقل نسبة جدار الأنبوب إلى قطر الأنبوب ذي الجدران الرقيقة عن 1/40

سمك الجدار ≥2.5% من أقطار الأنابيب

سمك الجدار ≥2.5% من أقطار الأنابيب

سمك الجدار ≥2.5% من أقطار الأنابيب

سمك الجدار ≥5mm

لا يوجد مثل هذا التقييد بالنسبة للأنابيب ذات سمك الجدار ≥6 مم

الحد الأقصى لطول الأنبوب

3000 ملم

4500 ملم

4500 ملم

أقصر المواد المتبقية

80 ملم

70 ملم

70 ملم

أبعاد

13500 × 3500 × 2500 مم

13500 × 3200 × 2500 مم

13500 × 3200 × 2500 مم

الحد الأقصى لوزن الأنبوب

400 كجم 61 كجم/م

200 كجم 30 كجم/م

200 كجم 30 كجم/م

الوزن الإجمالي

7500 كجم

6700 كجم

6200 كجم

النظام البصري

مصدر الليزر

ماكس/IPG/رايكوس/غيغاواط

ماكس/IPG/رايكوس/غيغاواط

ماكس/IPG/رايكوس/غيغاواط

رأس الليزر

BLT/أدوات راي/أوسبري

BLT/أدوات راي/أوسبري

BLT/أدوات راي/أوسبري

نظام ميكانيكي

أنواع محرك تشاك

تشاك هوائي

تشاك هوائي

تشاك هوائي

رف التقطيع القياسي

●

●

●

القضبان الخطية

صنع في تايوان

صنع في تايوان

صنع في تايوان

رف

صنع في تايوان

صنع في تايوان

صنع في تايوان

نظام كهربائي

المحور X ، المحور Y ، المحور Z ، المحور A

فرنسا شنايدر/اليابان ياسكاوا

فرنسا شنايدر/اليابان ياسكاوا

فرنسا شنايدر/اليابان ياسكاوا

محرك سيرفو وسائق

نظام التحكم

FSCUT3000

FSCUT3000

FSCUT3000

صمام الغاز النسبي

اليابان SMC/ألمانيا أفنتيكس

اليابان SMC/ألمانيا أفنتيكس

اليابان SMC/ألمانيا أفنتيكس

O2Cutting صمام التحكم في الغاز

اليابان اس ام سي

اليابان اس ام سي

اليابان اس ام سي

N2Cutting صمام التحكم في الغاز

اليابان اس ام سي

اليابان اس ام سي

اليابان اس ام سي

تنسيق الملف

●

●

●

تنسيق الملف

IGS ، DXF ، G كود

IGS ، DXF ، G كود

IGS ، DXF ، G كود
